JOY-A21-3Ia型SF6密度繼電器校驗三通閥裝置
一、產品概述
JOY-A21-3Ia型SF6密度繼電器校驗三通閥裝置主要用于電力行業以SF6氣體作為滅弧介質的高壓設備中，通過操作在線檢測閥上的旋鈕，實現閥門與設備本體氣路的通斷，從而實現對設備本體內腔體的充氣、補氣和微水、分解物、純度測試以及SF6密度繼電器控制器的在線校驗與更換工作。
JOY-A21-3Ia型SF6密度繼電器校驗三通閥裝置依據《國家能源局關于防止電力生產事故的二十五項重點要求》（國能安全〔2014〕161 號文）第13.1.6條規定：六氟化硫密度繼電器與開關設備本體之間的連接方式應滿足不拆卸校驗密度繼電器的要求。
二、產品應用
JOY-A21-3Ia型SF6密度繼電器校驗三通閥裝置主要適用于電力行業以實現不拆卸密度繼電器在線檢測校驗要求，提高了SF6密度繼電器不拆卸校驗和補氣等的便利性，從而也大大提升了本體氣密保障性。
三、功能特點
01.可配對國內外各種規格開關接口。
02.方便對SF6 高壓開關密度繼電器校驗、充氣、微水、分解物、純度測量。
03.手動閥操作簡單靈活，可自由定制球形閥和針型閥的閥體結構。
04.閥體全不銹鋼制作。
05.閥體內部充注壓力＞0.4MPa高純SF6氣體。
四、技術指標
01.壓力等級：PN64。
02.密封性能：絕對漏氣率≤1×10-15Pa.m3/s。
03.抗沖擊性能:600m/s2，沖擊時間：11ms。
04.腐蝕環境測試：IEC60068-2-11 標準測試。
05.環境溫度：-50～+100℃。
06.環境溫度：-50～+100℃。
07.工作壽命：100000次。

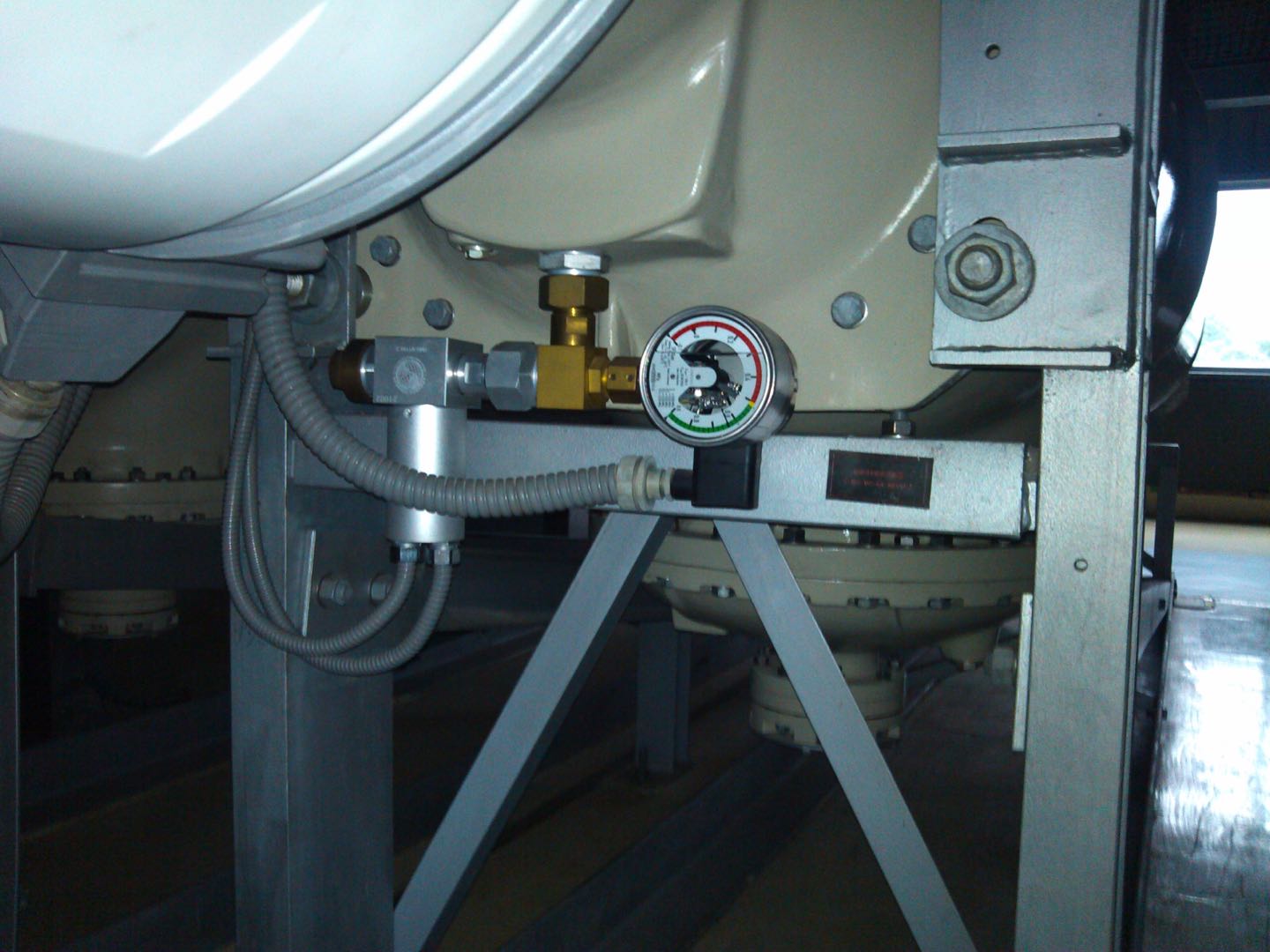

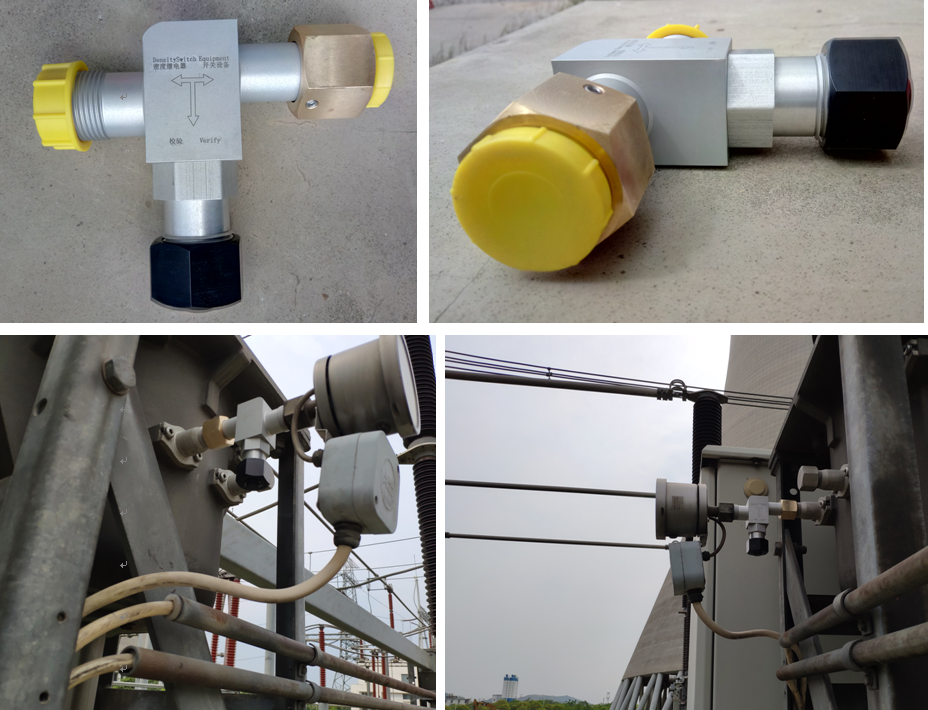

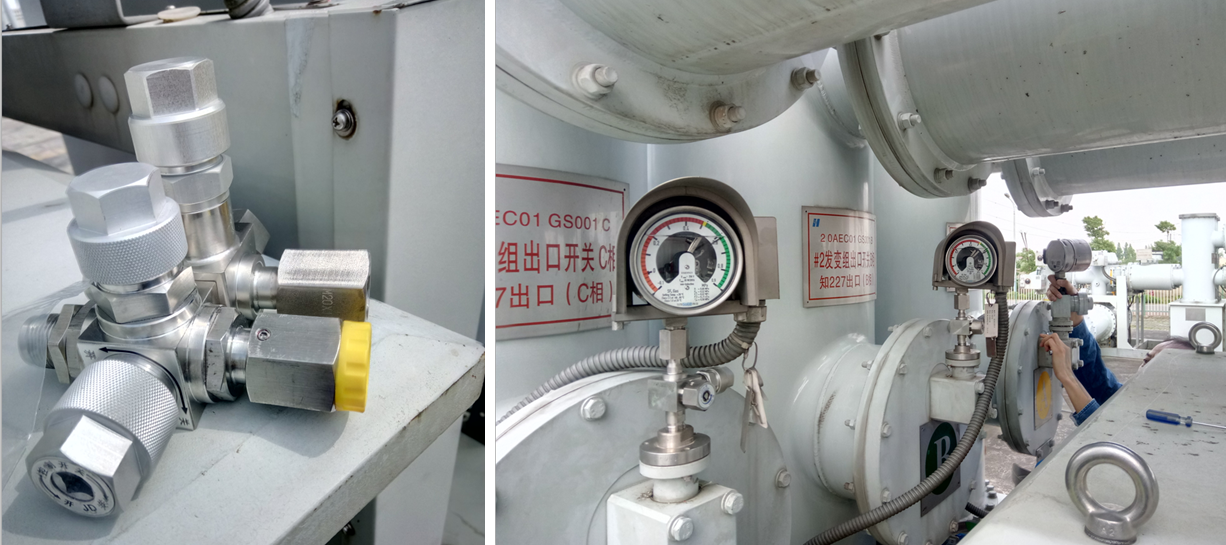

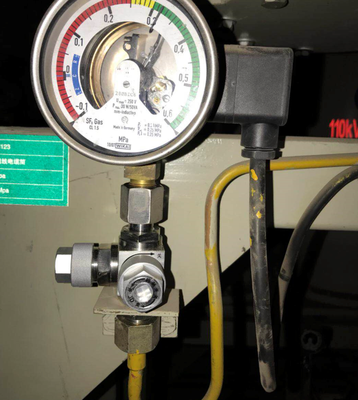

JOY-A21-3I系列SF6密度繼電器校驗在線三通閥是具有多個功能的組合式閥門，安裝在開關本體后，通過操作閥體上的手柄來實現與本體氣路的通斷，可實現如下功能的操作。
1設備正常運行時，確保閥體上的手柄上設置的狀態箭頭指示在“開/ON”位置，此時SF6密度繼電器與設備氣路接通，實時監測氣室內壓力變化；
2手柄上設置的狀態箭頭指示在“開/ON”位置，可對設備進行補氣、測試微水及純度時的取氣，直接將測試設備接頭與三通閥門預留的自封閥接頭對接即可操作；
3實現不拆卸SF6密度繼電器直接進行校驗時，旋轉手柄狀態箭頭指示在“關/OFF”位置，此時本體氣路被切斷，將測試儀的接頭與三通閥上的校驗口對接，即可進行校驗操作，操作完成后將手柄旋轉至““開/ON””狀態，然后旋緊補氣/校驗口金屬保護帽。
訂貨須知
定貨時請?zhí)峁┮韵聝?nèi)容，以便于我們?yōu)槟x擇合適的產品：
1. 開關本體接口的形式及尺寸和設備生產廠商；
2. 預加裝的SF6密度繼電器在線校驗三通閥接口自封閥數量、形式及尺寸，SF6密度繼電器連接部位或有過渡轉接的接口形式及尺寸；
3. 閥體材料：鋁合金（6061）；
4. SF6密度繼電器在線校驗三通閥安裝的空間尺寸。
注意事項
1. 設備運行時確保閥門狀態處于“開/ON”位置；
2. 進行SF6密度繼電器校驗、開關補氣、取氣操作完成后，將金屬保護帽旋緊。
