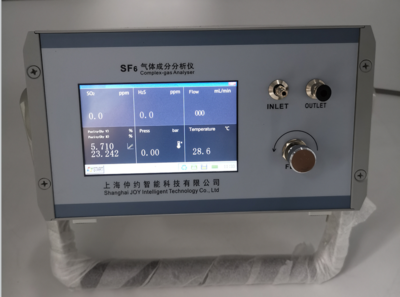

SF6分解物分析儀（JOY-Q11）
概述
JOY-Q11型SF6分解物分析儀通過同時監測SO2、H2S、CO等多種分解物，能在現場快速地檢測、判斷SF6電氣設備（斷路器、互感器、變壓器、GIS和套管等）內部的早期故障。本儀器可廣泛適用于電力、鐵路、冶金和石化行業的SF6電氣設備。目前國內外常用的電器試驗一般都要在停電狀態下進行，且對危及安全**的絕緣卻顯得檢出率很低，該儀器智能化為一體，其靈敏度高、穩定性好，操作方便，能根據檢測出的濃度自動進行診斷并提出處理意見，為SF6電氣設備內部故障的早期檢出提供了簡便有效的手段。
功能特點
01.全新理念：同時檢測，分別顯示SF6電氣設備內部故障最具代表性的分解產物 — SO2和H2S。
02.性能優越：儀器精度高、穩定性好，最小檢知量可達 0.1μl/L，實現內部故障的早期檢測。
03.快速檢測：選用高性能的檢測器和先進的檢測流程，整個檢測過程可以在1 分鐘內完成。
04.功能健全：獨特的故障診斷功能，并能提出處理意見。
05.實現數據的儲存、管理、傳輸。
06.氣體流量可調節、可顯示。
07.使用方便：操作步驟簡單，界面清晰，自備電源，一年內不需要標定。
08.有利環保：耗氣量小，每次檢測只需 200～300ml，且配備有尾氣收集袋， 減少了對環境的污染。09.專利保護：產品經過專家鑒定，擁有自主知識產權。
技術參數
項目 | 指標 |
最小檢知量 | 0.1ppm |
穩定性 | 溫度變化20℃~40℃時，**零點飄移≤±0.1ppm |
準確度 | 測量≤2ppm時，誤差≤±0.1ppm |
測量〉2ppm時，誤差≤±0.2ppm |
測量范圍 | SO2+SOF2：0～100μL/L; |
H2S：0～100μL/L |
HF: 0～20μL/L |
CO： 0～1000μL/L |
測量允許差 | SO2+SOF2≤10μL/L,±1μL/L；SO2+SOF2>10μL/L,±10％ |
H2S≤10μL/L,±1μL/L；H2S>10μL/L,±10％ |
CO≤10μL/L,±0.5μL/L；CO>10μL/L,±1.0μL/L |
HF: ≤10μL/L,±0.5μL/L；HF>10μL/L,±1.0μL/L |
分辨率 | SO2+SOF2≤0.1μL/L，H2S≤0.1μL/L， |
CO≤0.5μL/L，HF≤0.1μL/L |
露點 | ±0.5℃ 測試范圍：-80℃～+20℃ |
響應時間 | **不得超過5min |
壓力 | 儀器管道承受壓力不少于1MPa |
溫度范圍 | －40℃~＋50 ℃ |
濕度范圍 | ≤95%RH |
大氣壓力 | 86kPa~106kPa |
進氣壓力 | ≤1.0Mpa |
氣體流量 | 150±10ml/min |
自備電源 | 內置充電鋰電池，充滿后可連續工作10小時以上 |
外形 | 252×310×98mm |
重量 | 2.5kG |
通訊 | USB接口或232 |
