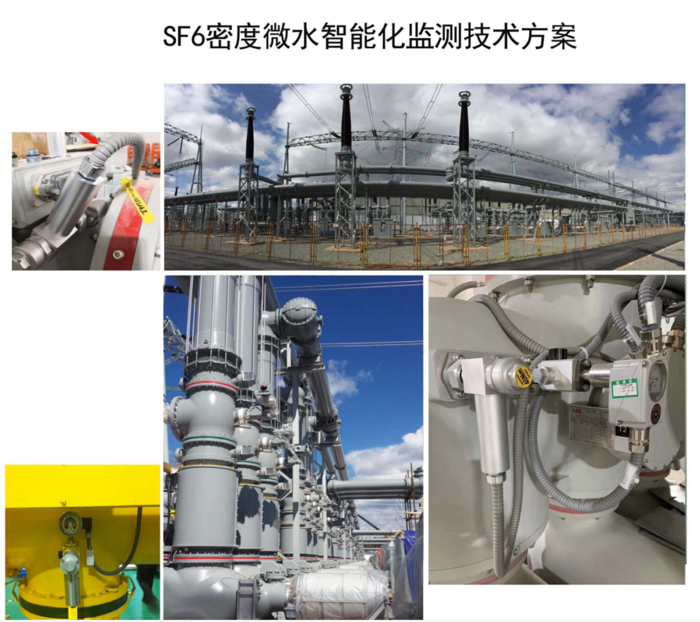

SF6微水密度在線監測裝置應用概述

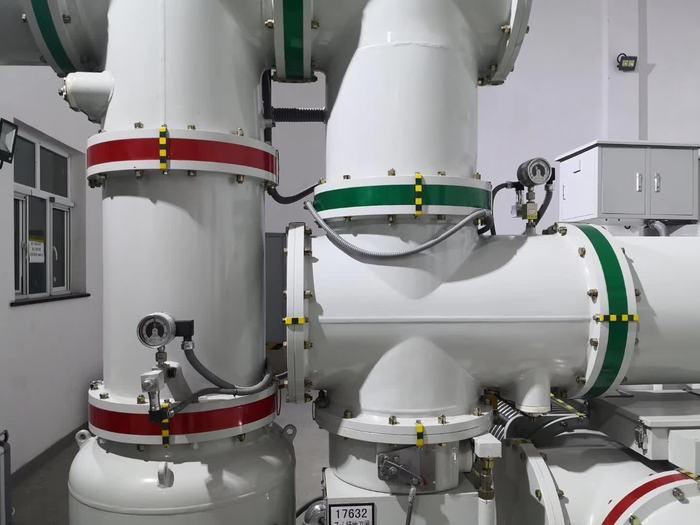

純凈的六氟化硫氣體是一種無色，無臭，無毒，化學性能穩定，不會燃燒的氣體，在電氣性質上具有絕緣性能良好，無火災危險，滅弧性能好等諸多優點。因此隨著電力行業的迅猛發展，以SF6氣體為滅弧介質的斷路器和GIS設備有了非常普遍的應用。但是如果SF6氣體中水分含量過多，就會對設備運行產生危害，因此必須嚴格控制SF6氣體中的水分含量，為電力系統狀態檢修和智能電網建設提供可靠信息與依據、保障安全生產。

SF6微水密度在線監測系統可以使用戶更加方便、隨時隨地的訪問和了解各變電站的運行狀態。檢修維護人員可以很清楚的知道自己需要什么，該怎么做。這一切科技成果的核心歸因以基于聚合物高分子薄膜檢測技術基礎的微水測量分析算法以及數字式SF6氣體密度監測技術。結合數字處理技術（DSP）、實時數據庫技術所形成的專家診斷系統。它保障了通過動態的數字壓力和微水監測數據變化來的反映開關內部氣體質量惡化趨勢變化情況，為用戶提供狀態預防性檢修提供科學依據。

SF6微水密度在線監測系統對SF6氣體溫度、壓力、密度、微水一體化采集裝置可以同時實現對這四個量的在線采集、數據處理和數據輸出。使用后臺系統可以實時在線采集氣體的溫度、壓力、密度和微水量，根據設定的報警和閉鎖限值自動報警，同時還可以應用保存的運行信息計算設備內部氣體的漏率，為用戶定期檢測設備提供參考數據，減少停電次數和時間，獲取更大經濟效益。

SF6氣體的密度、濕度兩項物理指標可以代表SF6氣體的絕緣和滅弧性能，因此國家電力公司運行規程強制規定：在設備投運前和運行中，都必須對SF6氣體的密度、濕度進行定期檢測。

1、SF6氣體水分含較高時容易在絕緣材料上凝露，造成絕緣性能下降，嚴重時發生閃絡擊穿，在電弧作用下生成的酸性物質具有強腐蝕性，對固體有機材料和金屬有強腐蝕作用，縮短了設備的壽命。

2、含水量較高的氣體在電弧的作用下產生的化合物影響SF6氣體的純度，滅弧能力將受到影響。

3、含水量較高的氣體在電弧的作用下生成有 毒有害物質，直接危害到人體的健康。

產品優點：

1、實時數據采集（濕度、密度、溫度），數據遠傳、故障報警、后臺分析、歷史查詢。

2、系統自動循環診斷功能（自診斷功能）。

3、傳感器自校準功能（自校準功能）。

4、自動加熱功能（自清除功能）、計算轉換20℃標準條件下微水及密度參數。

5、手牽手通訊連接裝置、同時可實現多種數據采集方式（有線+無線）。

6、產品設備穩定、運行可靠、獨特密封性結構設計封裝緊固，全防水，防污，防塵，高度集成化體積小、重量輕，軍工標準。

用戶受益：

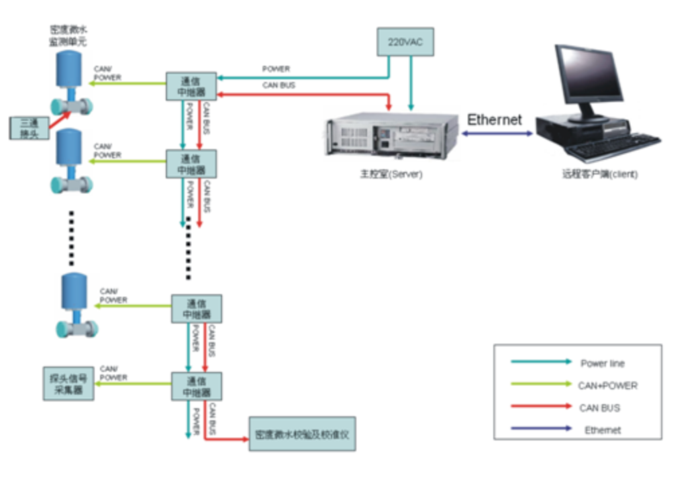

該裝置實現全站SF6氣體密度、溫度、壓力與微水量一體化實時在線監測。微水量與SF6氣體溫度、壓力、密度一體化采集裝置，可通過數據總線組網的方式將各個監測點的監測量上傳至后臺系統。實現氣體密度降低在線報警、微水含量超標提示、自動保存數據和生成歷史曲線，自動生成數據報表。可減少人員巡檢和抄表工作量，實現故障預警，為用戶定期檢測設備提供參考數據，減少停電次數和時間，獲取大經濟效益。
